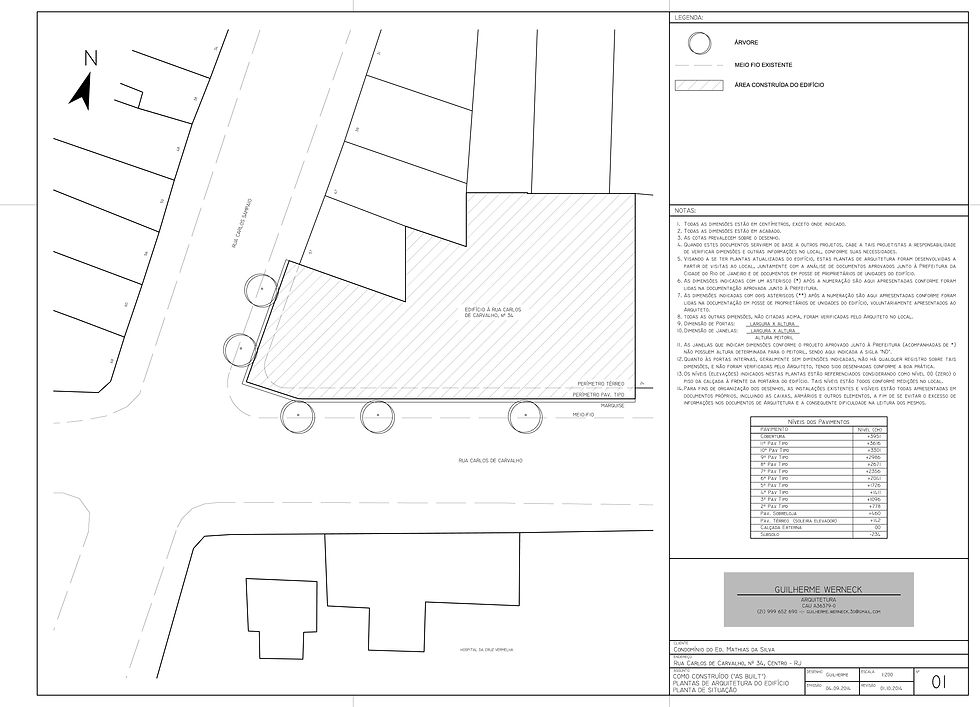

Planta de Situação

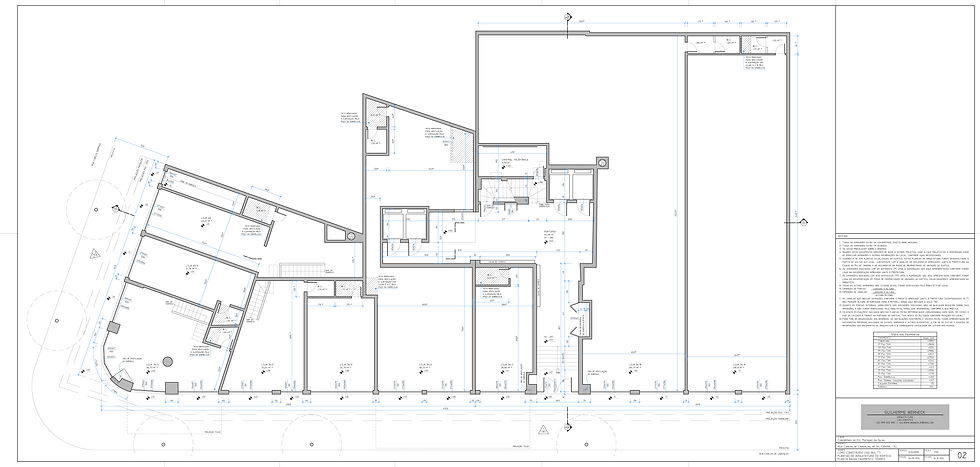

Planta-baixa do Pavimento Térreo

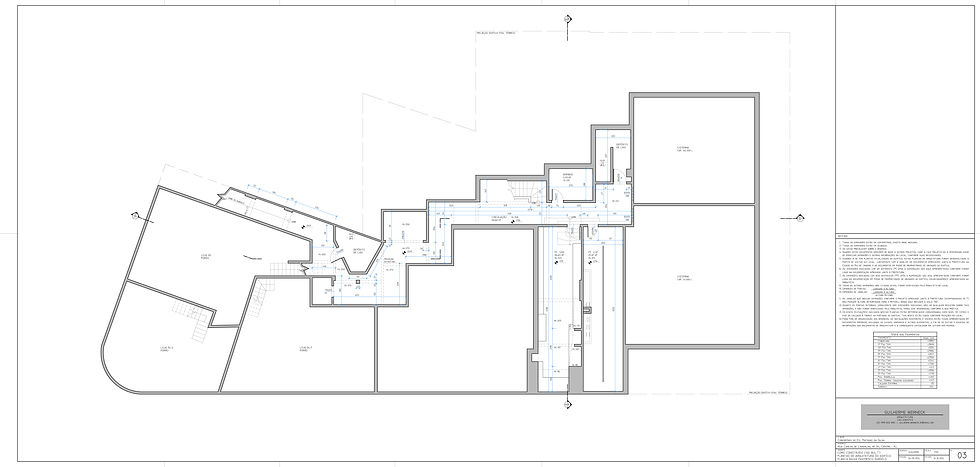

Planta-baixa do Pavimento Subsolo
Planta-baixa do Pavimento Sobreloja

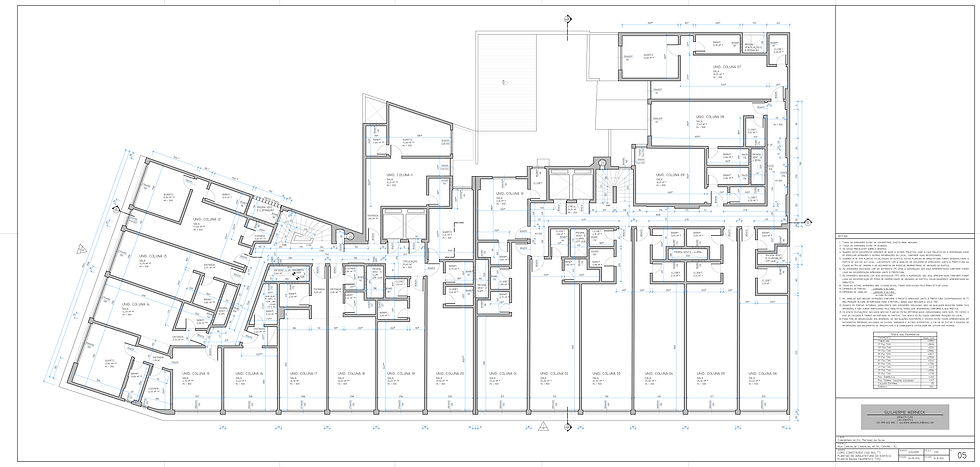

Planta-baixa do Pavimento Tipo
Planta-baixa do Pavimento Cobertura
Fachada Frontal

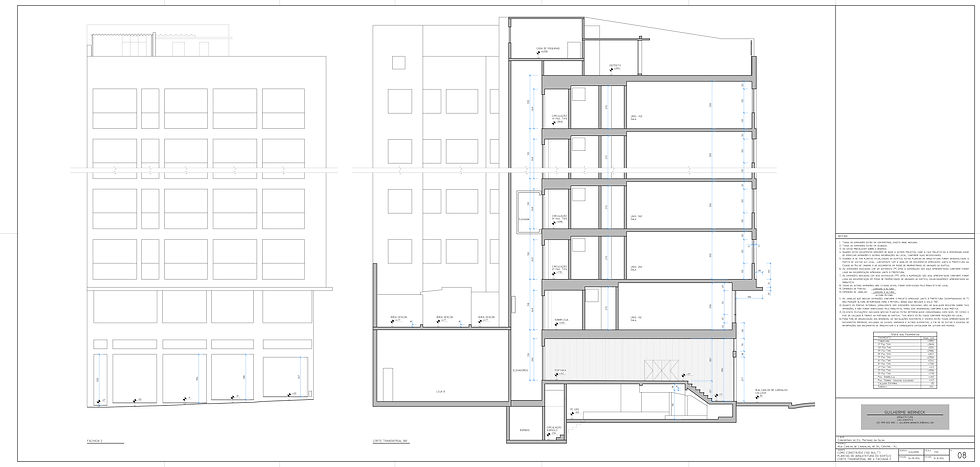

Fachada Lateral e Corte Transversal

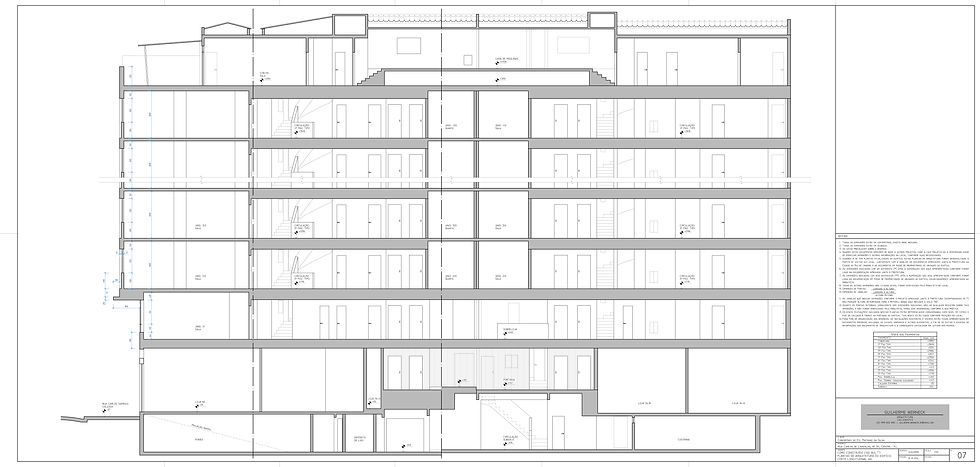

Corte Longitudinal
ARQUITETURA _ Plantas de edifício conforme construído ("As Built") no Centro, Rio, RJ.
Projeto de as built / CAD:
Guilherme Werneck
Desenvolvimento de plantas de arquitetura para edifício da década de 60, constando das plantas de situação, plantas baixas do térreo, subsolo, sobreloja, pavimento-tipo e cobertura, cortes longitudinal e transversal e fachadas.
Também foram feitas plantas indicando as instalações existentes, aparentes, de todos os pavimentos.
Tais plantas foram necessárias ao condomínio para que este possa proceder às reformas das instalações existentes.
No centro do Rio de Janeiro, RJ.
Clique em qualquer imagem e amplie em SLIDE SHOW
