Casa no Jardim Botânico

ARQUITETURA _ Projeto de fachada, Projeto Legal e As Built de casa no Jd. Botânico, Rio, RJ.

Dentro do projeto de reforma desta casa de três pavimentos, desenvolvido em ambiente familiar, o proprietário decidiu por contratar colaboradores externos para finalizar o projeto. As tarefas contratadas envolviam um projeto de arquitetura para a fachada, incluindo o muro de acesso, o desenvolvimento do projeto legal, desenhos de as built, inclusive das instalações (hidro-sanitárias, gás, elétrica, ...) e manual de uso.

Projeto de arquitetura da reforma:

Simone Mansur, Roberto Mansur e Glauco Mansur

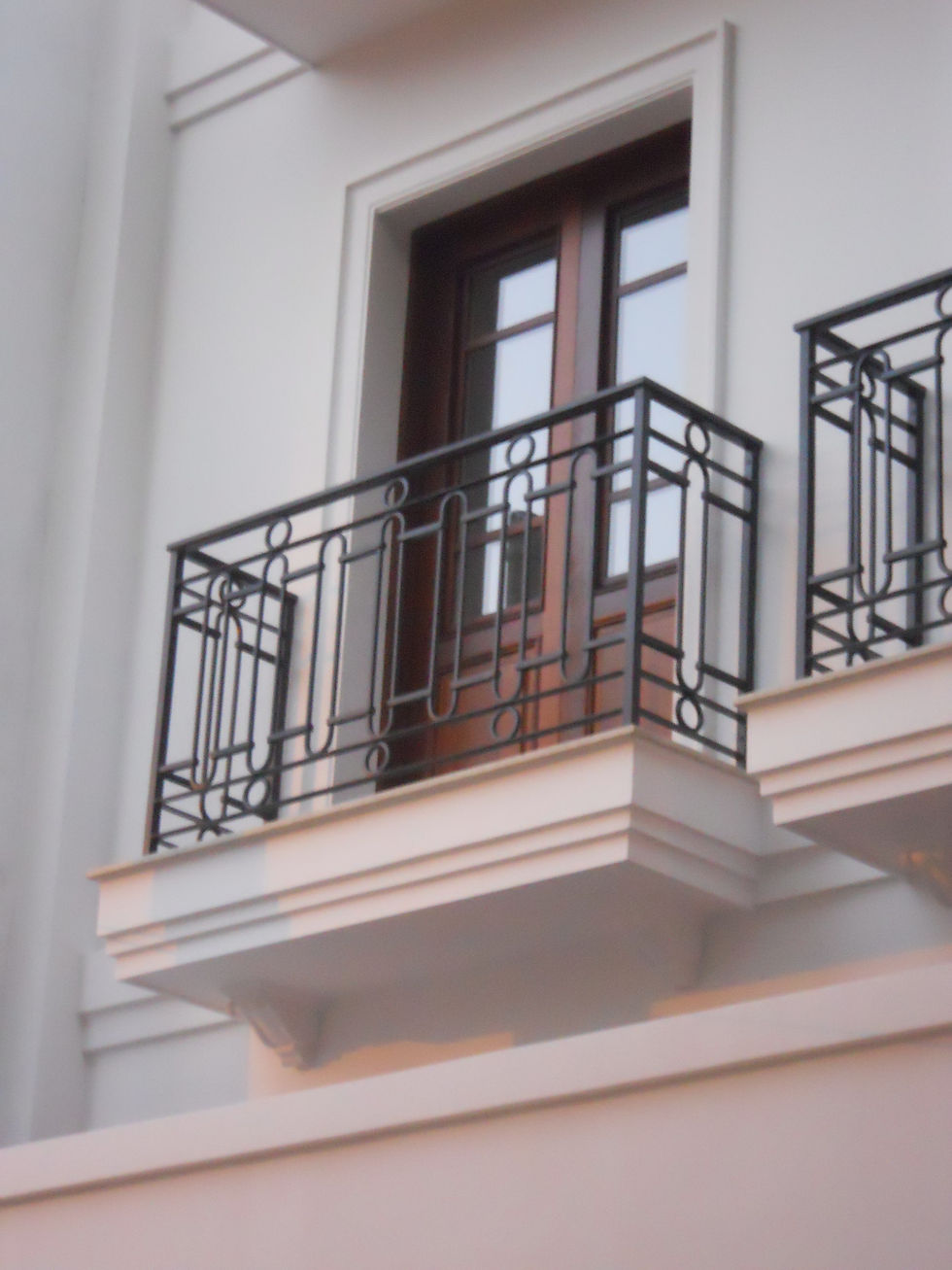

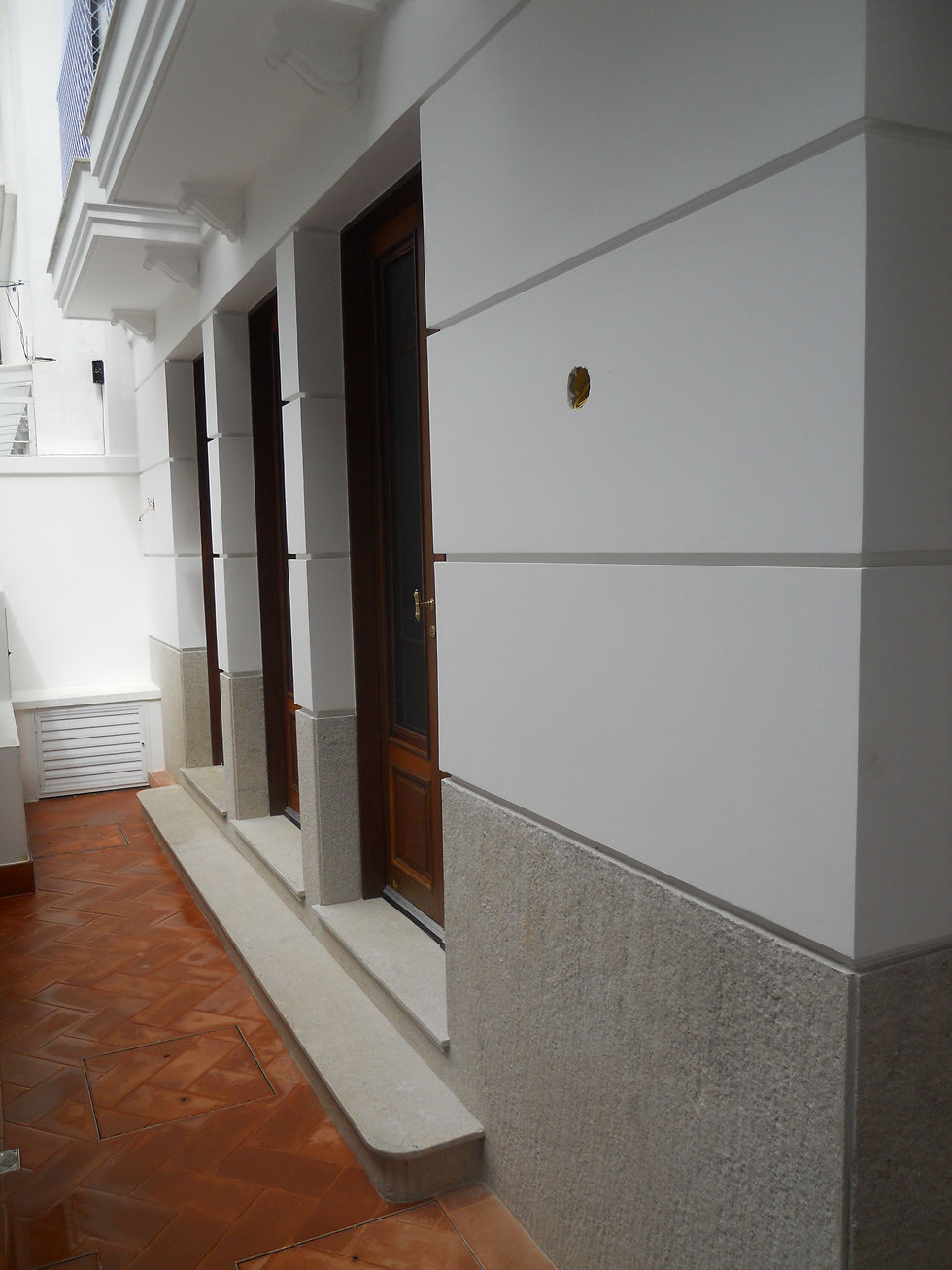

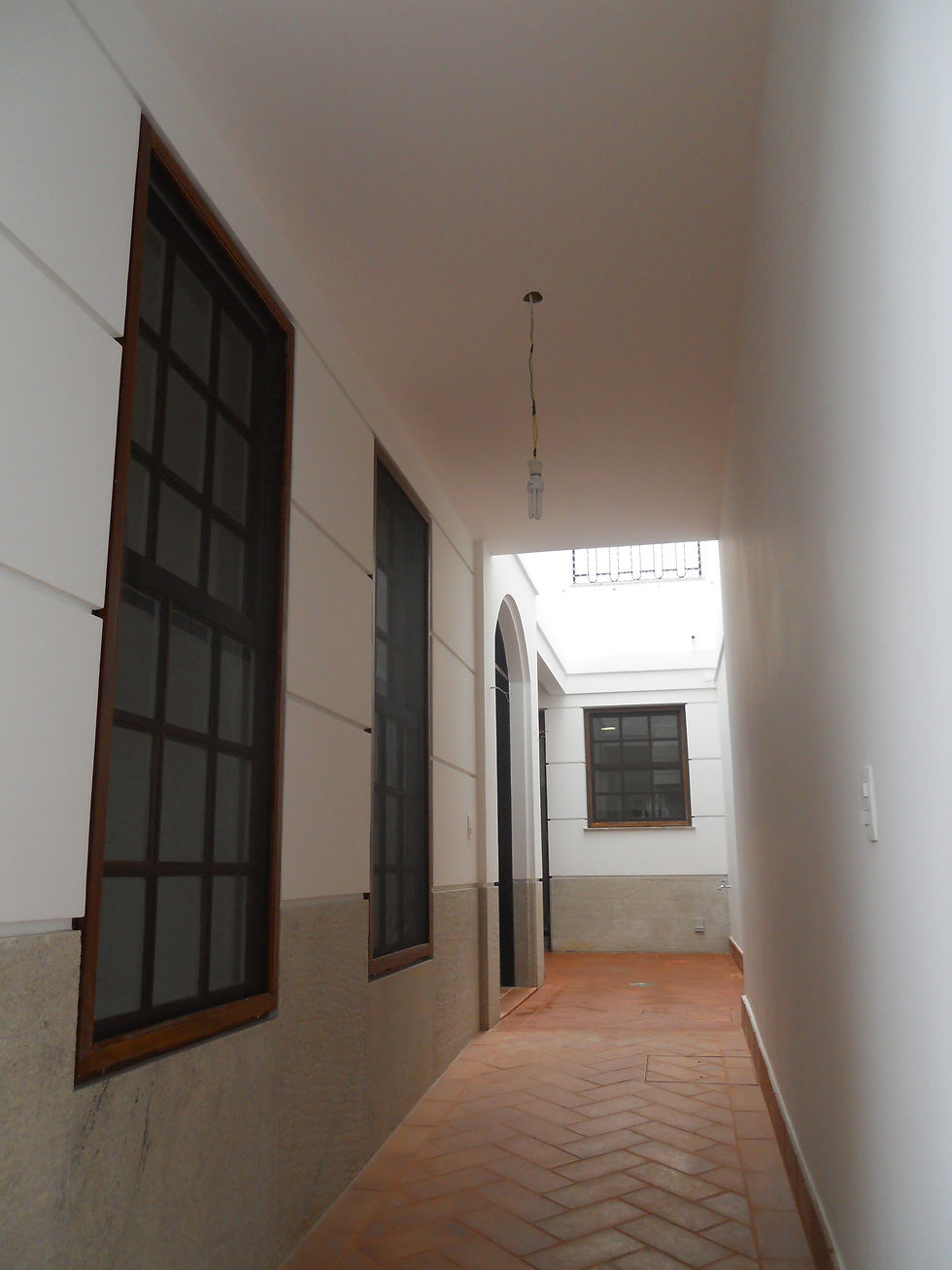

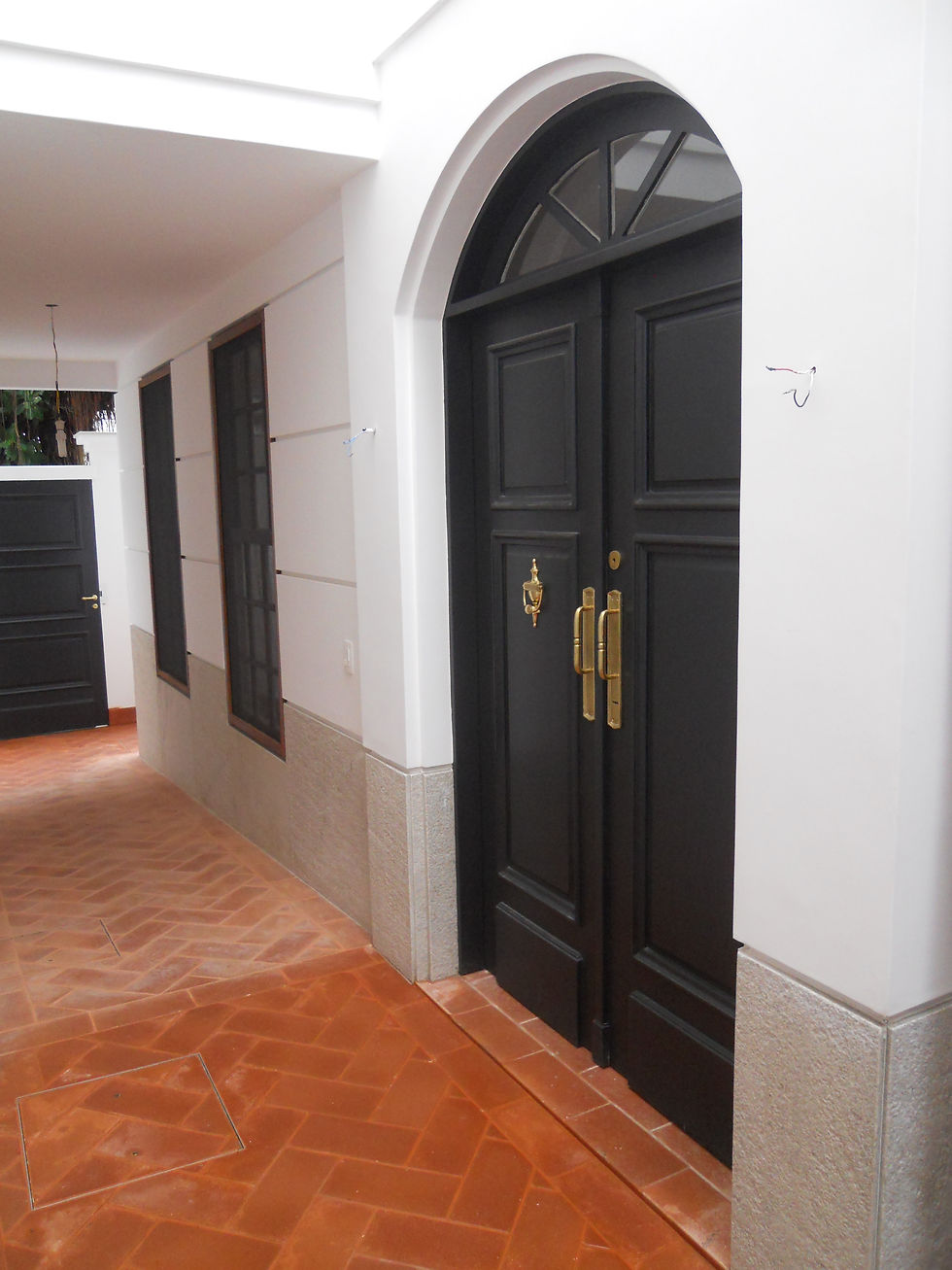

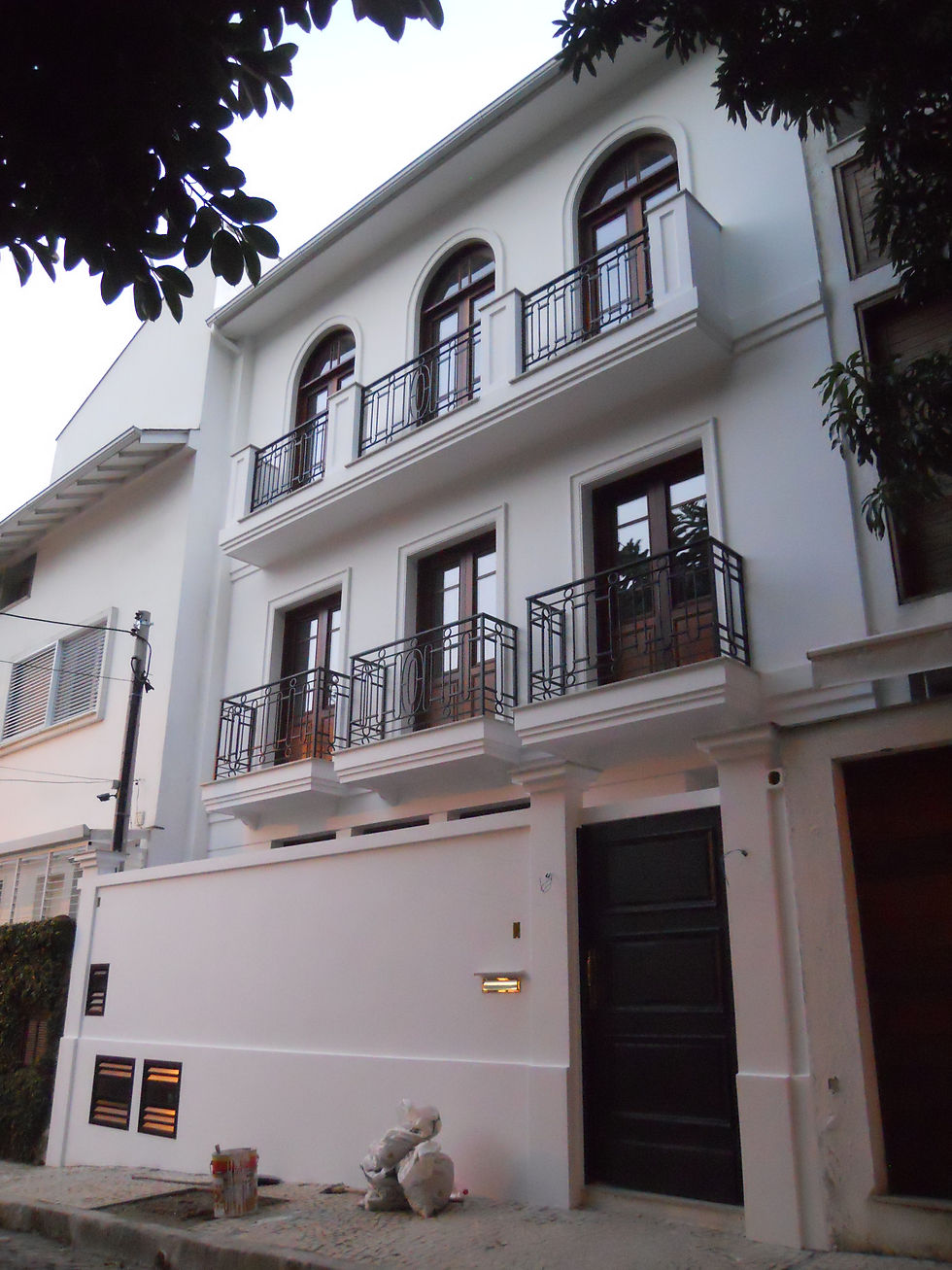

Abaixo, são apresentadas as imagens finais do modelo 3D da fachada frontal, uma das pranchas do Projeto de Aprovação, alguns desenhos do As Built das áreas molhadas e fotos da obra concluída.

No bairro do Jardim Botânico, Rio de Janeiro.

Perspectiva da fachada

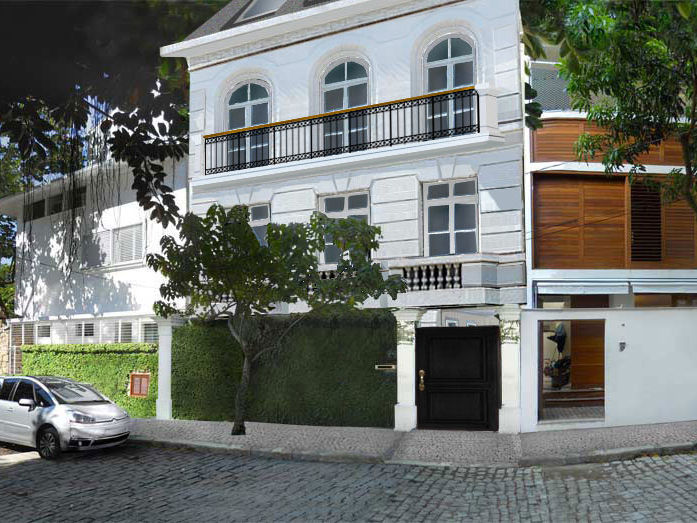

Fotomontagem de perspectiva da fachada sobre foto

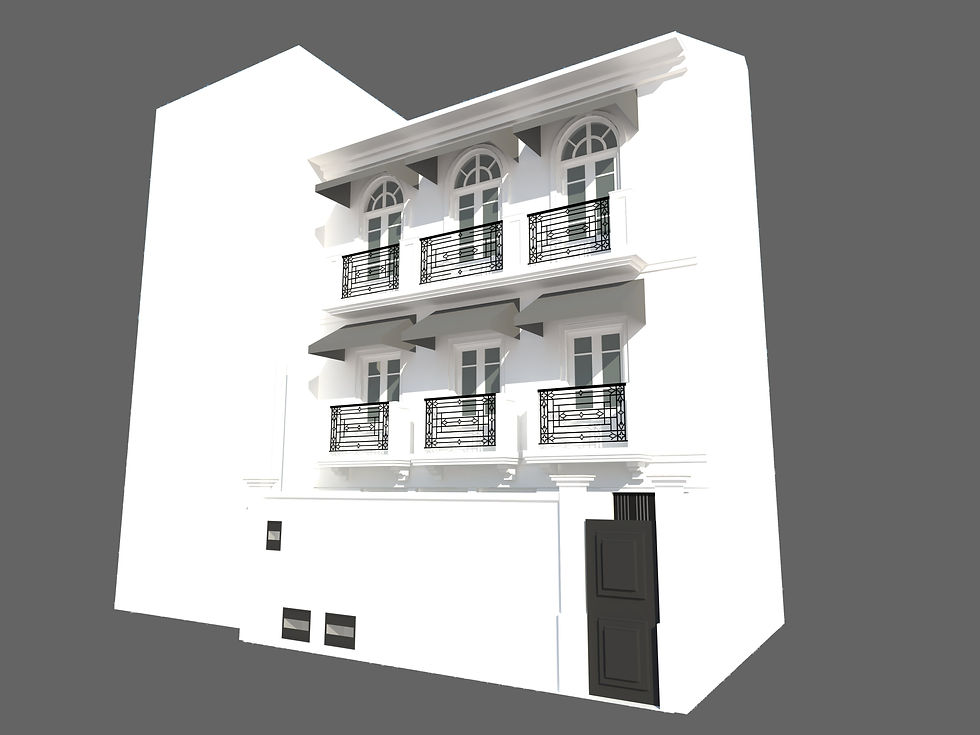

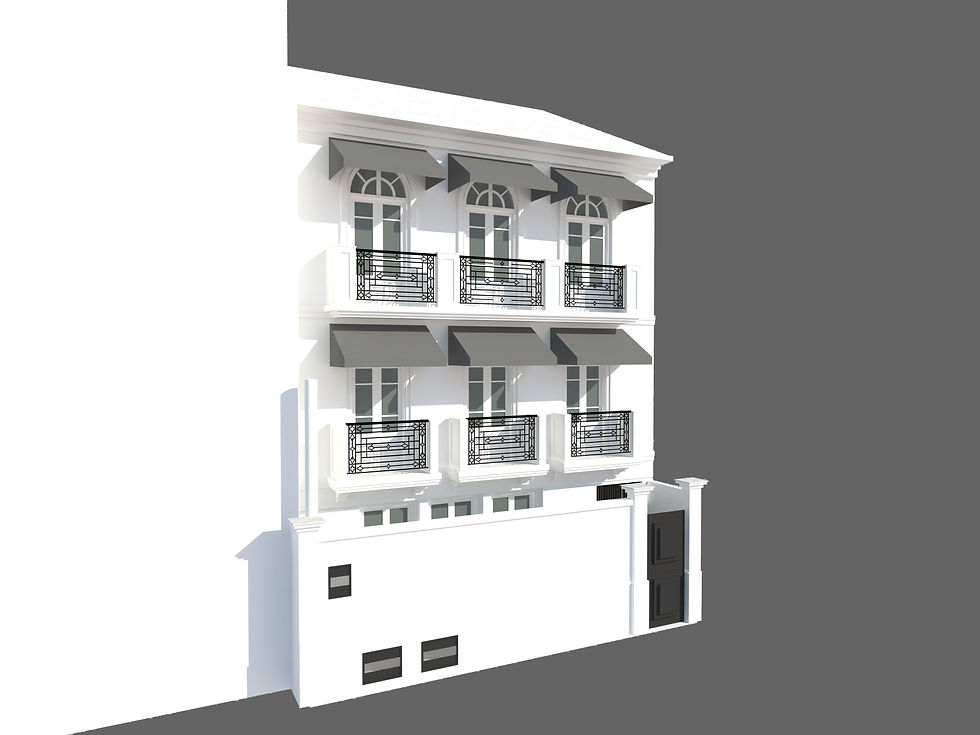

Estudo de Fachada

Com base nas referências projetuais apresentadas pelo cliente, foi feito estudo usando modelagem 3D. As imagens abaixo são do último modelo.

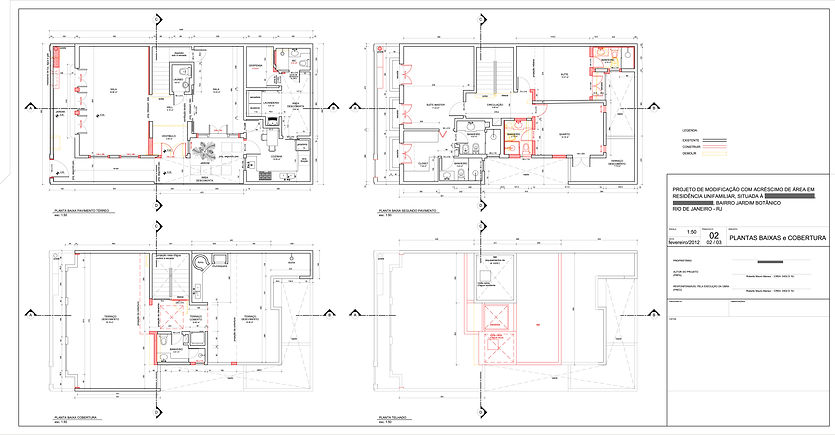

Projeto de Aprovação

Por ser área de preservação, o projeto atendeu às exigências da legislação municipal. Abaixo, um dos documentos que passou pelo crivo da prefeitura:

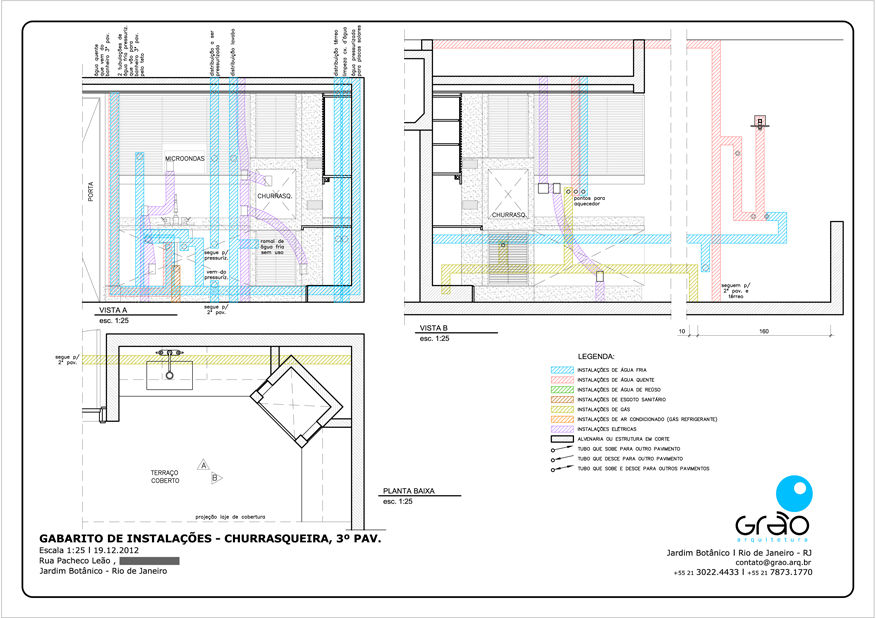

Gabarito de instalações na Churrasqueira

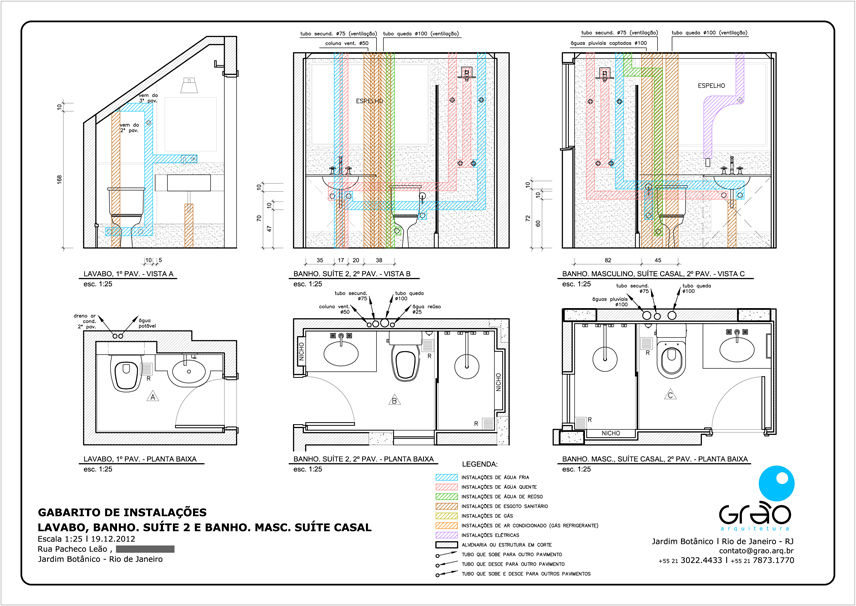

Gabarito de instalações de três banheiros

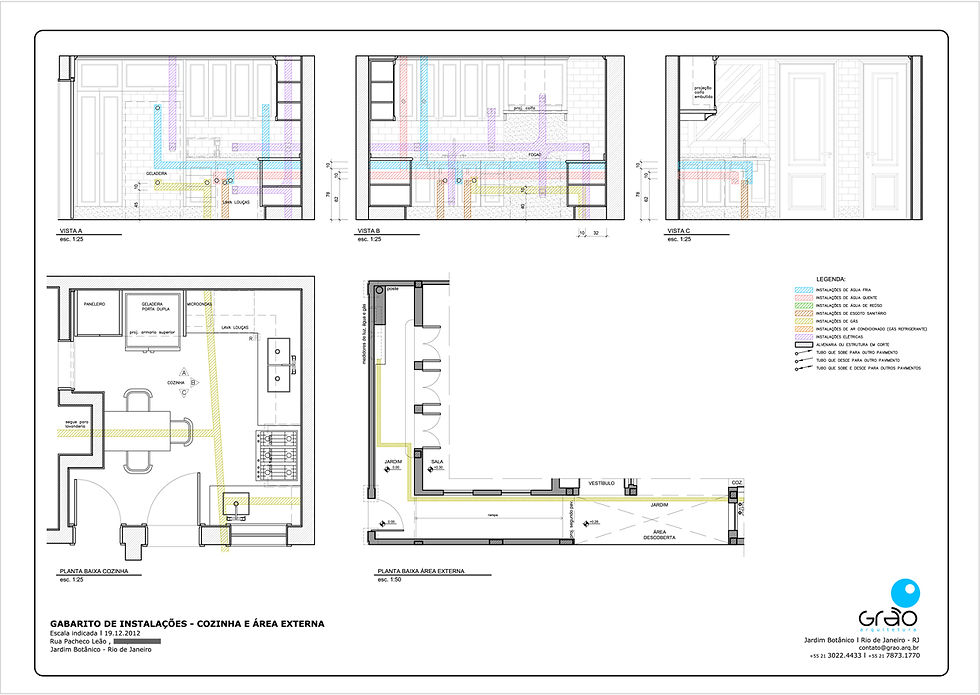

Gabarito de instalações na Cozinha

Clique na imagem e amplie

Não só as plantas da casa ficaram registradas em plantas de As Built. Abaixo, são apresentadas pranchas com plantas baixas e vistas de ambientes, indicando, pelas cores, os locais por onde passam as instalações hidro-sanitárias, de gás e elétricas. Tais desenhos foram chamados de "gabaritos".
