ARQUITETURA _ Projeto de coberturas para varandas em Botafogo, Rio, RJ.
Os proprietários dos dois apartamentos frontais do 2º andar deste prédio gostariam de cobrir suas varandas, visando segurança além de sombra. Porém, para atender às exigências do condomínio, deveriam contar com um projeto esteticamente elegante e em harmonia com a fachada.
O projeto deveria, ainda, ser aprovado pela prefeitura, antes de sua execução.
Projeto de arquitetura / CAD / Modelagem 3D:
Guilherme Werneck
Abaixo, são apresentadas as imagens do modelo 3D do Estudo Preliminar, alguns desenhos do Projeto de Aprovação e fotos da obra concluída.
O detalhamento ficaria por conta do próprio fabricante.
No bairro de Botafogo, Rio de Janeiro, RJ.
Perspectiva aérea do prédio

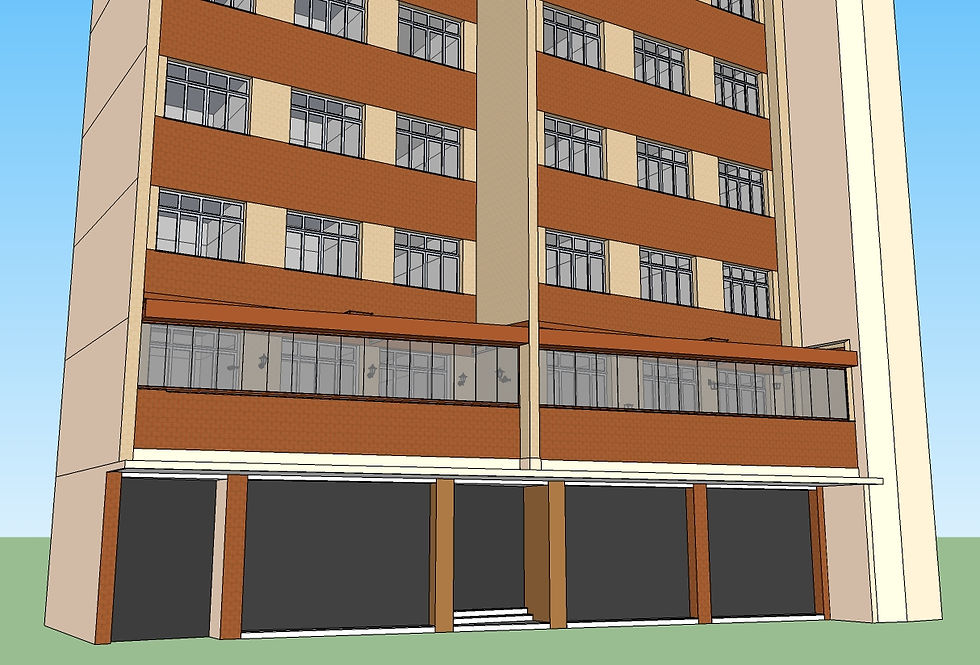

As duas varandas do 2º andar, com as coberturas e fechadas por janelas de correr (sistema cortina de vidro).
As duas varandas do 2º andar, com as coberturas e fechadas por janelas de correr (sistema cortina de vidro).
As duas varandas do 2º andar, com as coberturas. As janelas de correr estão abertas, recolhidas nas laterais da varanda.
A varanda de um dos apartamentos

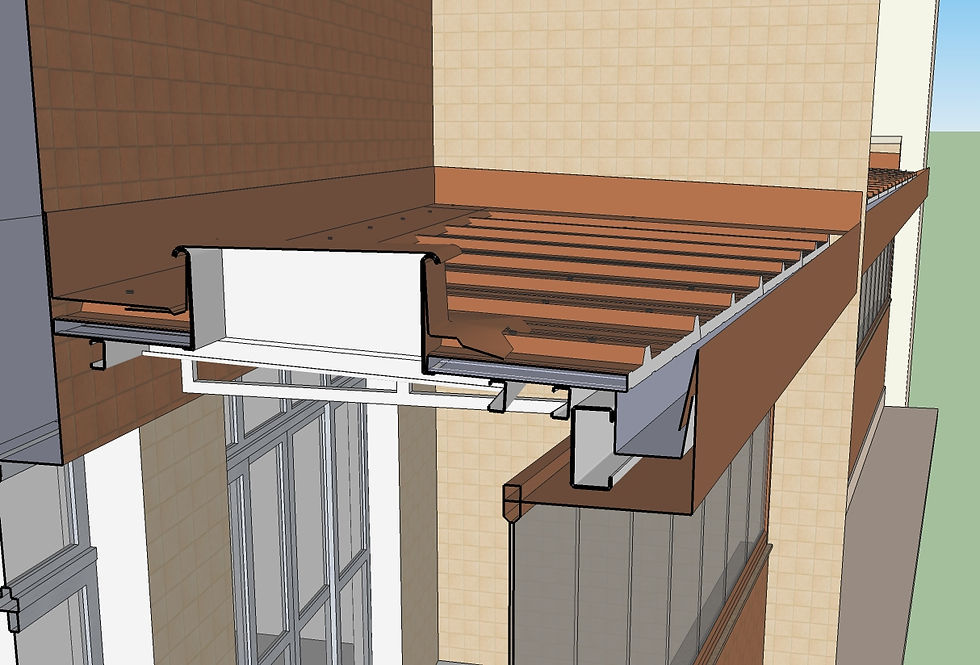

Corte transversal do telhado, evidenciando a solução para o sistema estrutural, a calha oculta, o alçapão e a janela.

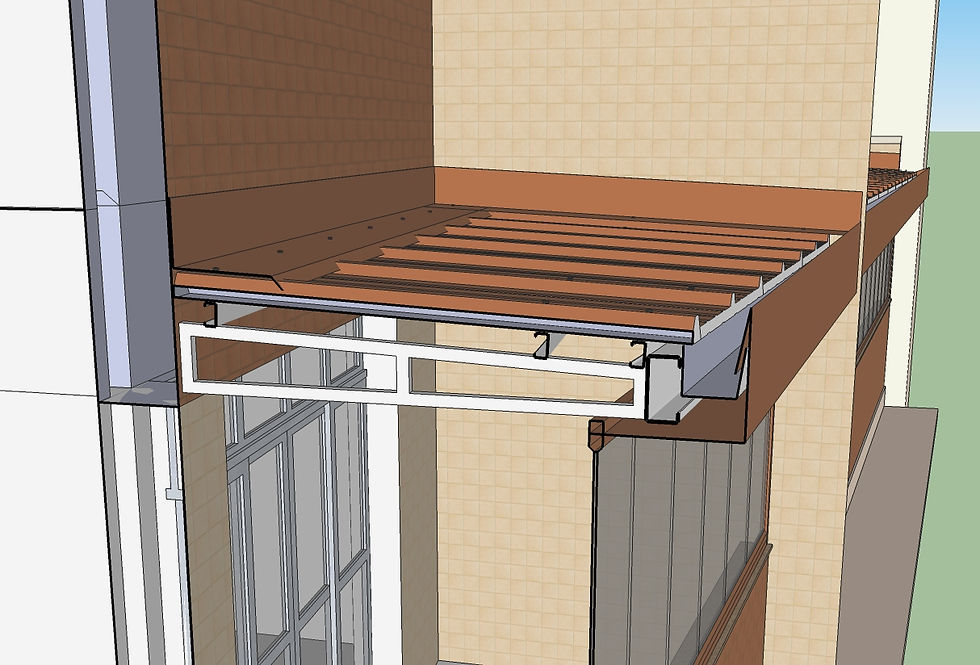

Corte transversal do telhado, evidenciando a solução para o sistema estrutural, a calha oculta e a janela.
Tubulação de drenagem das águas pluviais, que, após descer do telhado, é embutida na alvenaria do peitoril (verde translúcido) da varanda e segue até o ralo da varanda.

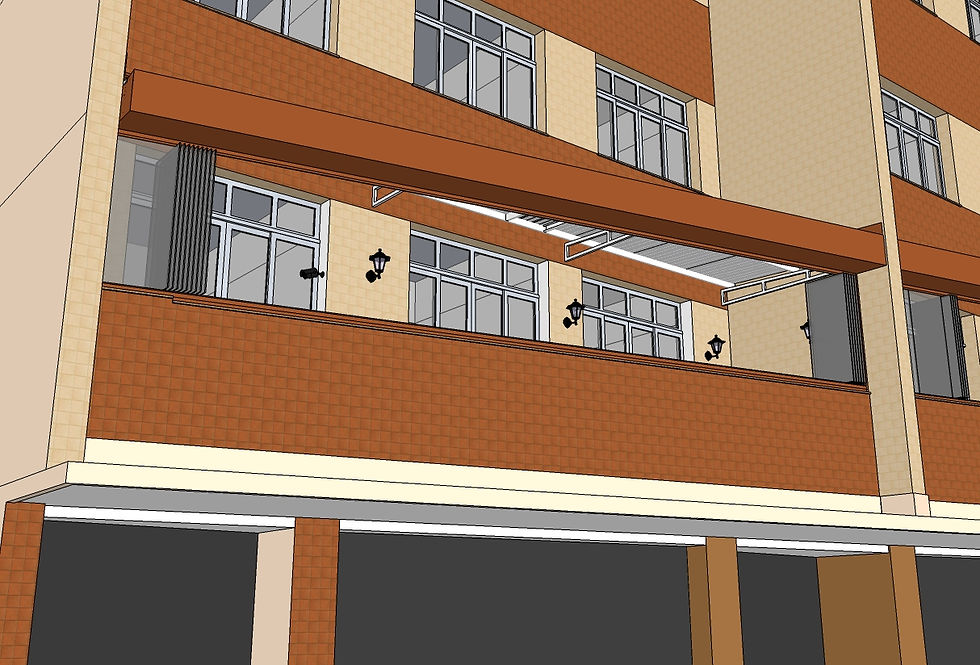

Perspectiva interna de uma das varandas
Estudo Preliminar
A cobertura foi projetada nas cores predominantes da fachada do prédio.
Devido à forma trapezoidal de cada varanda, seria necessário utilizar de tamanhos diferentes para todos as telhas metálicas, tesouras e perfis metálicos. Ainda, o corte das telhas junto ao beiral seria irregular, desnivelado, razão pela qual foi adotado acabamento que escondesse as telhas, calhas e todo o sistema estrutural, resultando em uma solução limpa e regular de uma ponta à outra da fachada, para ambas as varandas.
Projeto de Aprovação
A prefeitura apresentou restrições ao projeto, como a proibição do fechamento com janelas, e que não houvesse cobertura nas laterais das varandas, num afastamento de 150 cm em relação às divisas laterais. Abaixo, segue um dos documentos do Projeto de Aprovação.
